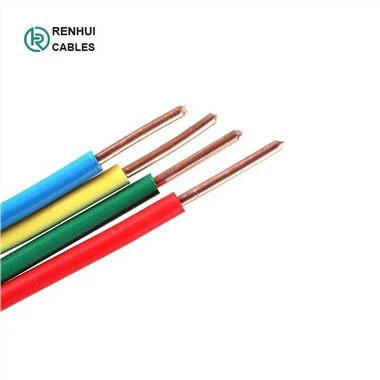

1.Приложение:
Кабелът H05V-K се използва за вътрешно окабеляване на електрически двигатели и трансформатори, както и за други електрически уреди и осветителни приложения. Може да се използва в и при електронни уреди за измерване, регулиране и контрол. Кабелите също така са идеални за полагане в тръби, повърхностно окабеляване и тръбопроводни инсталации. Спецификациите съгласно HD 516 се прилагат за съответните специфични приложения.
Кабел H05V-U е предназначен за монтаж във вътрешността на апарати, както и за защитно полагане към осветителни тела, в сухи помещения, в производствени помещения, разпределителни и разпределителни табла, в тръби, под и повърхностен монтаж на мазилки.
H05V-R е за предпочитане за монтаж на закрито, в кабелни канали и в промишлени предприятия или комутационни станции, под земята. Може да се използва в разпределителни табла и разпределителни табла или там, където се изисква по-дебела нишка от многожилен проводник. Среща се в електронно и електрическо оборудване и разпределителни шкафове, предназначени за износ в европейска страна и за MRO подмяна на проводник, произведен в Европа.
2.Строителство
|
Диригент |
Плътен обикновен меден проводник |
|
|
Многожилен меден проводник |
||
|
Изолация |
PVC |
|
|
|
|
|
|
Цвят на изолацията: зелен/жълт, син, черен, кафяв или други цветове. |
||
3.Технически данни :
|
Номинално напрежение |
300/500V |
|
Тестово напрежение |
2000V |
|
Радиус на огъване при огъване |
12.5 x Ø |
|
Статичен радиус на огъване |
12.5 x Ø |
|
Температура на огъване |
-5º C до плюс 70º C |
|
Статична температура |
-30º C до плюс 80º C |
|
Забавител на горенето |
IEC 60332.1 |
|
Изолационно съпротивление |
10 MΩ x km |
4.H05V-K PVC електрически проводник300/500V Спецификация
|
СТРОИТЕЛСТВО nx mm2 |
ВЪНШЕН ДИАМЕТЪР мм |
Cu ТЕГЛО кг/км |
ТЕГЛО НА КАБЕЛА кг/км |
|
1 x 1.5 |
3 |
14,4 |
20 |
|
1 x 2.5 |
3,6 |
24 |
30 |
|
1 x 4 |
4,1 |
38 |
50 |
|
1 x 6 |
4,6 |
58 |
65 |
|
1 x 10 |
6 |
96 |
110 |
|
1 x 16 |
7 |
154 |
165 |
|
1 x 25 |
8,5 |
240 |
242 |
|
1 x 35 |
9,9 |
336 |
350 |
|
1 x 50 |
11,7 |
480 |
482 |
|
1 x 70 |
11,7 |
672 |
662 |
|
1 x 95 |
15,3 |
912 |
885 |
|
1 x 120 |
16,8 |
1152 |
1123 |
|
1 x 150 |
19,2 |
1440 |
1390 |
|
1 x 185 |
21,3 |
1776 |
1733 |
|
1 x 240 |
23,8 |
2304 |
2264 |
5,H05V-U PVC електрически кабел300/500V Спецификация
|
AWG |
Брой ядра x |
Номинално Общо |
Номинална мед |
Номинално тегло |
|
20 |
1 x 0.5 |
2.1 |
4.8 |
9 |
|
18 |
1 x 0.75 |
2.2 |
7.2 |
11 |
|
17 |
1 x 1 |
2.4 |
9.6 |
14 |
|
16 |
1 x 1.5 |
2.9 |
14.4 |
21 |
|
14 |
1 x 2.5 |
3.5 |
24 |
33 |
|
12 |
1 x 4 |
3.9 |
38 |
49 |
|
10 |
1 x 6 |
4.5 |
58 |
69 |
|
8 |
1 x 10 |
5.7 |
96 |
115 |
6.H05V-R PVC проводници300/500V Спецификация
|
AWG |
Брой ядра x |
Номинално Общо |
Номинално тегло на медта |
Номинално тегло |
|
20(7/29) |
1 x 0.5 |
2.2 |
4.8 |
9 |
|
18(7/27) |
1 x 0.75 |
2.4 |
7.2 |
12 |
|
17(7/26) |
1 x 1 |
2.6 |
9.6 |
15 |
