Приложение(XLPE изолиран кабел с pvc обвивка):
Тези кабели се използват за захранване с електричество в инсталационни системи за ниско напрежение, подходящи са за монтаж на закрито и на открито, в кабелни канали, под земята, в електрически и комутационни станции, локални енергийни разпределения, промишлени предприятия, където няма риск от механични щета.

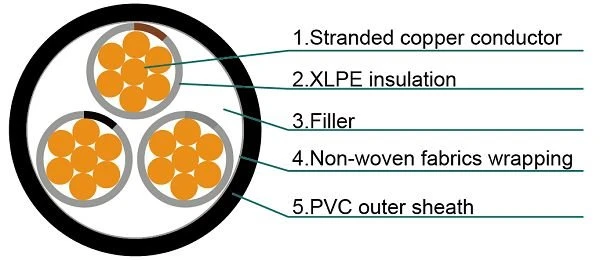

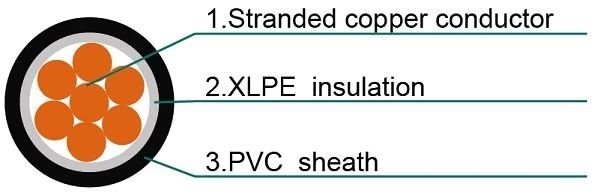

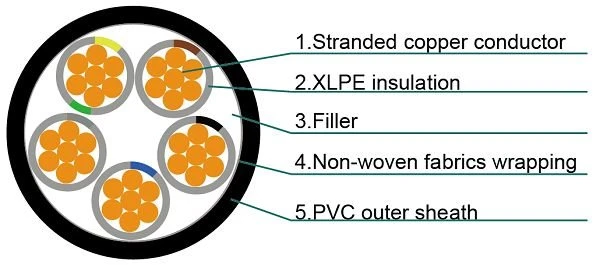

Строителство(XLPE изолиран кабел с pvc обвивка):
Проводници
Плътен меден проводник клас 1, многожилен меден проводник клас 2 съгласно IEC 60228, BS EN 60228.
Изолация
Материалът и дебелината на XLPE трябва да отговарят на IEC 60502 или BS 5467, оценени за 90 градуса непрекъсната работа.
Цветен код
Код на цвета (1) :
1 ядро: прозрачно, червено или черно
2 ядра: червено, черно
3 ядра: червено, жълто, синьо
4 ядра: червено, жълто, синьо, черно
5 ядра: червено, жълто, синьо, черно, зелено
Над 5 ядра: Черни ядра с бели цифри
Цветов код (2) :
1 ядро: прозрачно, кафяво или синьо
2 ядра: кафяво или синьо
3 ядра: кафяво, черно, сиво
4 ядра: синьо, кафяво, черно, сиво
5 ядра: зелено/жълто, синьо, кафяво, черно, сиво
Над 5 ядра: Черни ядра с бели цифри
Външна обвивка
Външната обвивка трябва да бъде от екструдиран PVC тип ST2 съгласно IEC 60502-1 или тип 9 като BS 6346/5467. Специален тип PVC материал за обвивка като огнеупорен PVC, анти-термитен PVC, анти-гризачи PVC, устойчив на слънчева светлина PVC, маслоустойчив PVC се предлага при специална заявка. Също така специални материали за обвивка като LLDPE, MDPE, HDPE, LSF, CPE се предлагат при поискване.
Огнеустойчивост на кабелни обвивки
Кабелите могат да бъдат доставени със специална огнеустойчива PVC външна обвивка, за да отговарят на изискванията за изпитване на пламък на IEC 60332-3-22, IEC 60332-3-23 и IEC 60332-3-24, могат също да доставят кабели с ниско съдържание на дим без халогени ( LSHF) материал съгласно IEC 60502-1, BS 7211, BS 6724 или други еквивалентни стандарти.7211, BS 6724 или други еквивалентни стандарти.7211, BS 6724 или други еквивалентни стандарти.7211, BS 6724 или други еквивалентни стандарти.
Параметри на кабела(XLPE изолиран кабел с pvc обвивка):
Едноядрен |
| |||
Номинално напречно сечение | Диаметър на проводника (прибл.) | Номинална дебелина на изолацията | Номинална дебелина на обвивката | Общ диаметър (прибл.) |
mm^2 | мм | мм | мм | мм |
1x1.5 | 1.4 | 0.7 | 1.4 | 5.6 |
1x2.5 | 1.8 | 0.7 | 1.4 | 6.0 |
1x4 | 2.3 | 0.7 | 1.4 | 6.5 |
1x6 | 2.8 | 0.7 | 1.4 | 7.0 |
1x10 | 3.6 | 0.7 | 1.4 | 7.8 |
1x16 | 4.5 | 0.7 | 1.4 | 8.7 |
1x25 | 5.6 | 0.9 | 1.4 | 10.2 |
1x35 | 6.7 | 0.9 | 1.4 | 11.3 |
1x50 | 8.0 | 1 | 1.4 | 12.8 |
1x70 | 9.4 | 1.1 | 1.4 | 14.4 |
1x95 | 11.0 | 1.1 | 1.5 | 16.1 |
1x120 | 12.4 | 1.2 | 1.5 | 17.8 |
1x150 | 13.8 | 1.4 | 1.6 | 19.8 |
1x185 | 15.3 | 1.6 | 1.6 | 21.8 |
1x240 | 17.5 | 1.7 | 1.7 | 24.4 |
1x300 | 19.5 | 1.8 | 1.8 | 26.7 |
1x400 | 22.6 | 2 | 1.9 | 30.5 |
1x500 | 25.2 | 2.2 | 2.0 | 33.7 |
1x630 | 28.3 | 2.4 | 2.2 | 37.4 |
1x800 | 31.9 | 2.6 | 2.3 | 41.7 |
1x1000 | 35.7 | 2.8 | 2.4 | 46.2 |
Две ядра |
| |||
Номинално напречно сечение | Диаметър на проводника (прибл.) | Номинална дебелина на изолацията | Номинална дебелина на обвивката | Общ диаметър (прибл.) |
мм%5е2 | мм | мм | мм | мм |
2x1.5 | 1.4 | 0.7 | 1.8 | 9.2 |
2x2.5 | 1.8 | 0.7 | 1.8 | 10.0 |
2x4 | 2.3 | 0.7 | 1.8 | 11.0 |
2x6 | 2.8 | 0.7 | 1.8 | 12.0 |
2x10 | 3.6 | 0.7 | 1.8 | 13.6 |
2x16 | 4.5 | 0.7 | 1.8 | 15.4 |
2x25 | 5.6 | 0.9 | 1.8 | 18.4 |
2x35 | 6.7 | 0.9 | 1.8 | 20.6 |
2x50 | 8.0 | 1 | 1.8 | 23.6 |
2x70 | 9.4 | 1.1 | 1.8 | 26.8 |
2x95 | 11.0 | 1.1 | 1.9 | 30.2 |
2x120 | 12.4 | 1.2 | 2.0 | 33.7 |
2x150 | 13.8 | 1.4 | 2.2 | 37.5 |
2x185 | 15.3 | 1.6 | 2.3 | 41.6 |
2x240 | 17.5 | 1.7 | 2.5 | 46.7 |
2x300 | 19.5 | 1.8 | 2.6 | 51.4 |
2x400 | 22.6 | 2 | 2.9 | 58.9 |
Три ядра |
| |||
Номинално напречно сечение | Диаметър на проводника (прибл.) | Номинална дебелина на изолацията | Номинална дебелина на обвивката | Общ диаметър (прибл.) |
мм%5е2 | мм | мм | мм | мм |
3x1.5 | 1.4 | 0.7 | 1.8 | 9.6 |
3x2.5 | 1.8 | 0.7 | 1.8 | 10.5 |
3x4 | 2.3 | 0.7 | 1.8 | 11.6 |
3x6 | 2.8 | 0.7 | 1.8 | 12.6 |
3x10 | 3.6 | 0.7 | 1.8 | 14.4 |
3x16 | 4.5 | 0.7 | 1.8 | 16.3 |
3x25 | 5.6 | 0.9 | 1.8 | 19.5 |
3x35 | 6.7 | 0.9 | 1.8 | 21.9 |
3x50 | 8.0 | 1 | 1.8 | 25.1 |
3x70 | 9.4 | 1.1 | 1.9 | 28.7 |
3x95 | 11.0 | 1.1 | 2.0 | 32.4 |
3x120 | 12.4 | 1.2 | 2.1 | 36.1 |
3x150 | 13.8 | 1.4 | 2.3 | 40.3 |
3x185 | 15.3 | 1.6 | 2.4 | 44.6 |
3x240 | 17.5 | 1.7 | 2.6 | 50.2 |
3x300 | 19.5 | 1.8 | 2.7 | 55.2 |
3x400 | 22.6 | 2 | 3.0 | 63.3 |
Четири ядра |
| |||
Номинално напречно сечение | Диаметър на проводника (прибл.) | Номинална дебелина на изолацията | Номинална дебелина на обвивката | Общ диаметър (прибл.) |
мм%5е2 | мм | мм | мм | мм |
4x1.5 | 1.4 | 0.7 | 1.8 | 10.4 |
4x2.5 | 1.8 | 0.7 | 1.8 | 11.3 |
4x4 | 2.3 | 0.7 | 1.8 | 12.5 |
4x6 | 2.8 | 0.7 | 1.8 | 13.7 |
4x10 | 3.6 | 0.7 | 1.8 | 15.7 |
4x16 | 4.5 | 0.7 | 1.8 | 17.8 |
4x25 | 5.6 | 0.9 | 1.8 | 21.5 |
4x35 | 6.7 | 0.9 | 1.8 | 24.1 |
4x50 | 8.0 | 1 | 1.8 | 27.8 |
4x70 | 9.4 | 1.1 | 2.0 | 32.0 |
4x95 | 11.0 | 1.1 | 2.1 | 36.1 |
4x120 | 12.4 | 1.2 | 2.3 | 40.2 |
4x150 | 13.8 | 1.4 | 2.4 | 44.9 |
4x185 | 15.3 | 1.6 | 2.6 | 49.8 |
4x240 | 17.5 | 1.7 | 2.8 | 56.0 |
4x300 | 19.5 | 1.8 | 3.0 | 61.7 |
4x400 | 22.6 | 2 | 3.2 | 70.7 |
Много ядра |
| |||
Номинално напречно сечение | Диаметър на проводника (прибл.) | Номинална дебелина на изолацията | Номинална дебелина на обвивката | Общ диаметър (прибл.) |
мм%5е2 | мм | мм | мм | мм |
5x1.5 | 1.4 | 0.7 | 1.8 | 11.2 |
7x1.5 | 1.4 | 0.7 | 1.8 | 12.0 |
10x1.5 | 1.4 | 0.7 | 1.8 | 14.8 |
12x1.5 | 1.4 | 0.7 | 1.8 | 15.2 |
14x1.5 | 1.4 | 0.7 | 1.8 | 16.0 |
19x1.5 | 1.4 | 0.7 | 1.8 | 17.6 |
21x1.5 | 1.4 | 0.7 | 1.8 | 18.4 |
24x1.5 | 1.4 | 0.7 | 1.8 | 20.4 |
30x1.5 | 1.4 | 0.7 | 1.8 | 21.6 |
40x1.5 | 1.4 | 0.7 | 1.8 | 26.0 |
48x1.5 | 1.4 | 0.7 | 1.8 | 26.4 |
61x1.5 | 1.4 | 0.7 | 1.9 | 29.0 |
5x2.5 | 1.8 | 0.7 | 1.8 | 12.2 |
7x2.5 | 1.8 | 0.7 | 1.8 | 13.2 |
10x2.5 | 1.8 | 0.7 | 1.8 | 16.4 |
12x2.5 | 1.8 | 0.7 | 1.8 | 16.9 |
14x2.5 | 1.8 | 0.7 | 1.8 | 17.7 |
19x2.5 | 1.8 | 0.7 | 1.8 | 19.6 |
21x2.5 | 1.8 | 0.7 | 1.8 | 20.6 |
24x2.5 | 1.8 | 0.7 | 1.8 | 22.8 |
30x2.5 | 1.8 | 0.7 | 1.8 | 24.1 |
40x2.5 | 1.8 | 0.7 | 1.9 | 29.4 |
48x2.5 | 1.8 | 0.7 | 1.9 | 29.9 |
61x2.5 | 1.8 | 0.7 | 2.0 | 32.8 |
